ジオメトリ属性

中級アーティストプログラマー

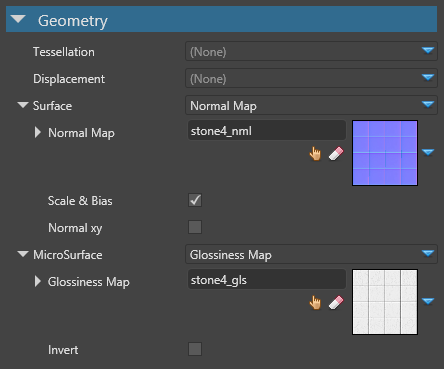

マテリアルのジオメトリ属性は、マテリアルの形状を定義します。

Geometry properties

テッセレーション

リアルタイムテッセレーションでは、GPU のハードウェア機能を利用して、三角形を細分化します。これにより、リアリティーが高まり、ジオメトリ表面の歪みが軽減されます。

なし（None）、フラットテッセレーション、ポイントノーマルテッセレーションのいずれかを選択できます。

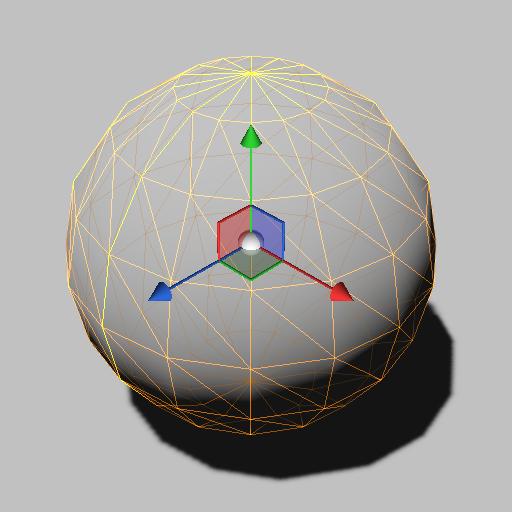

テッセレーションなし	フラットテッセレーション	ポイントノーマルテッセレーション

フラットテッセレーション

このオプションは、メッシュを一様にテッセレーションします。

media/material-attributes-5.png

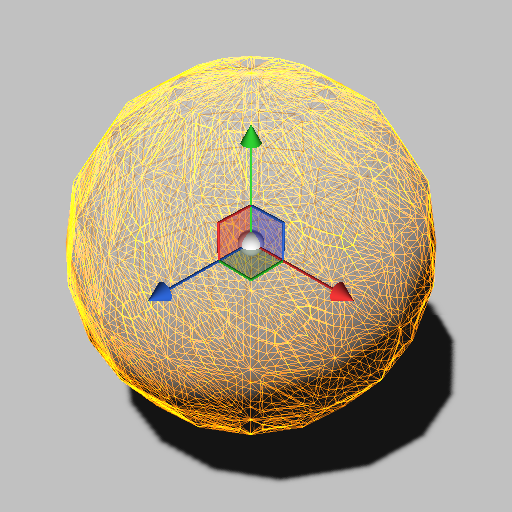

次の画像では、フラットテッセレーションが三角形を追加する方法に着目してください。曲線は考慮されていません。

テッセレーションなし	フラットテッセレーション

プロパティ	説明
Triangle size	画面空間単位でのテッセレーションされた三角形のサイズ。
Adjacent edges average	隣接するエッジの平均値から三角形のサイズを調整します。

ポイントノーマルテッセレーション

このオプションは、メッシュの法線から得られる曲率を使ってメッシュをテッセレーションします。

media/material-attributes-8.png

次の画像は、ポイントノーマルテッセレーションが、メッシュの曲率を考慮しつつ、追加の三角形を追加する様子を示しています。

テッセレーションなし	Point normal tessellation

プロパティ	説明
Triangle size	画面空間単位でのテッセレーションされた三角形のサイズ。
Adjacent edge average	隣接するエッジの平均値から、三角形のサイズと法線の曲率を調整します。

ディスプレースメント

ディスプレースメント（変位） プロパティでは、ディスプレースメントマップを指定することができます。これは、メッシュのジオメトリを変位させるものです。

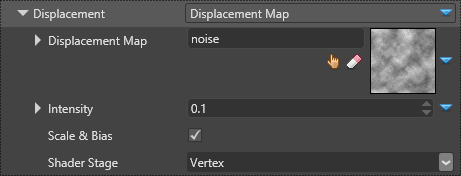

media/material-attributes-10.png

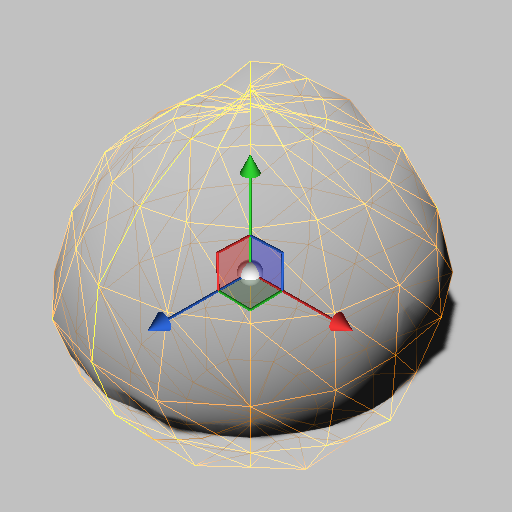

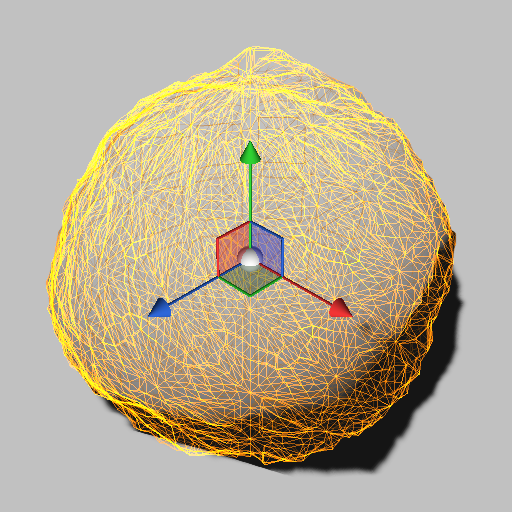

ディスプレースメントを適用する段階によって、結果は大きく異なります。

頂点シェーダーを使ったディスプレースメント	ディスプレースメントテッセレーション

プロパティ	説明
Displacement Map	マテリアルカラープロバイダとしてのディスプレースメントテクスチャー
Intensity	ディスプレースメント量（変位量）
Scale & Bias	これを有効にすると、テクスチャーからの値は `0.0` から `1.0` の間の正の値とみなされ、シェーダーは `-1.0` から `1.0` の範囲になるようにスケールを適用します。
Shader Stage	ディスプレースメントマップを適用するシェーダーステージを、頂点シェーダーとドメインシェーダー（テッセレーションで使用）のどちらにするかを指定します。

サーフェス

media/material-attributes-14.png

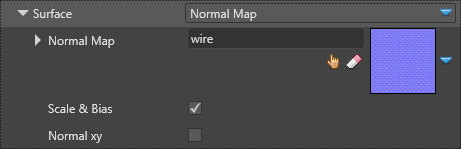

サーフェスプロパティでは、マクロのサーフェス法線を定義するための法線マップを指定することができます。法線マップは、メッシュの法線のピクセルごとの摂動を表現します。法線マップは、メッシュのバンプやインデントの外観を生成します。

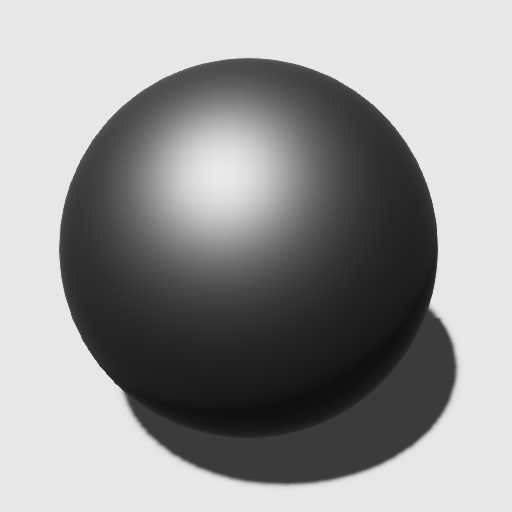

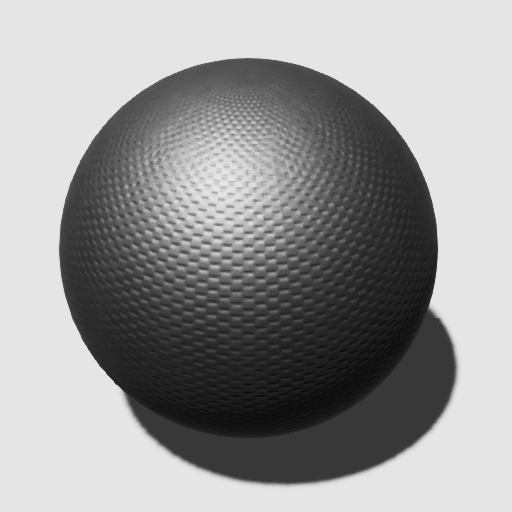

フラット	法線マップを使用

プロパティ	説明
Normal map	法線マップ。
Scale and offset	テクスチャーから得た値を `0.0` から `1.0` の間の正の値として解釈します。シェーダーは `-1.0` から `1.0` の範囲になるようにスケールを適用します。
Reconstruct Z	テクスチャーに Z 成分がない場合は、X と Y の成分から再構成します。これは、X² + Y² + Z² = 1 であり、Z は常に正であると仮定しているので、どの法線ベクトルもサーフェスの裏側を指すことはできません。法線マップを圧縮する際、Stride は Z 成分を削除する可能性があるので、このオプションを有効にすることをお勧めします。

法線マップの詳細については、法線マップを参照してください。

マイクロサーフェス

マイクロサーフェス設定では、ピクセルごとの光沢情報を提供するグロス（光沢）マップを設定することができます。

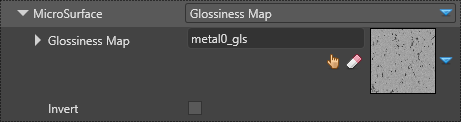

media/material-attributes-17.png

Float を選択した場合：

値が 1.0 であれば、サーフェスに非常に光沢があることを意味します（粗い法線が乱れてない）。
値が 0.0 の場合、サーフェスが非常に粗い（粗い法線が複数の方向に大きく乱れている）ことを意味します。

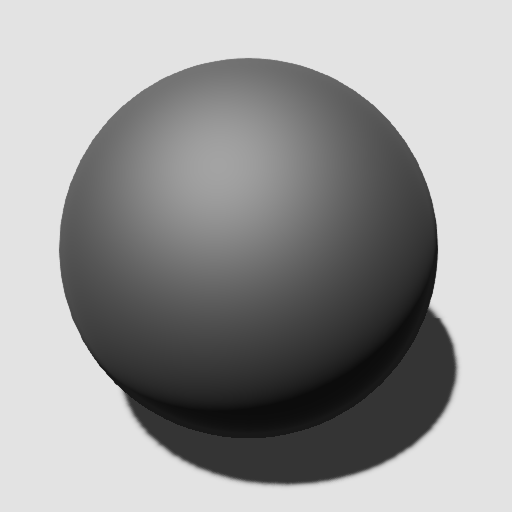

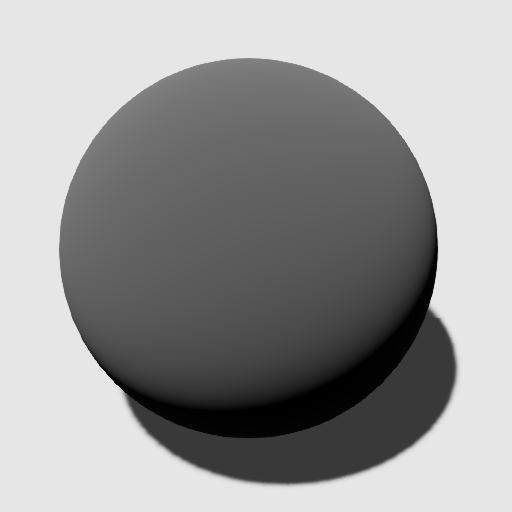

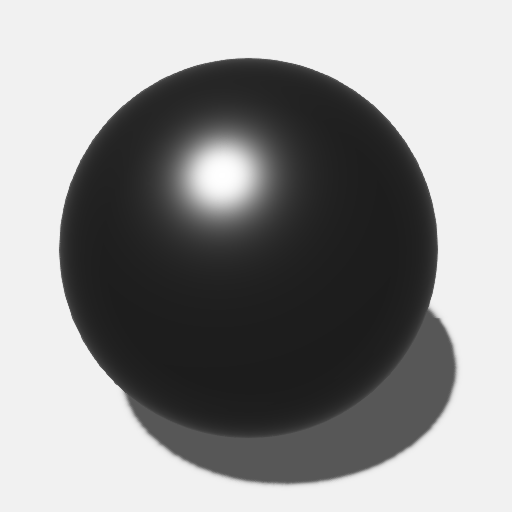

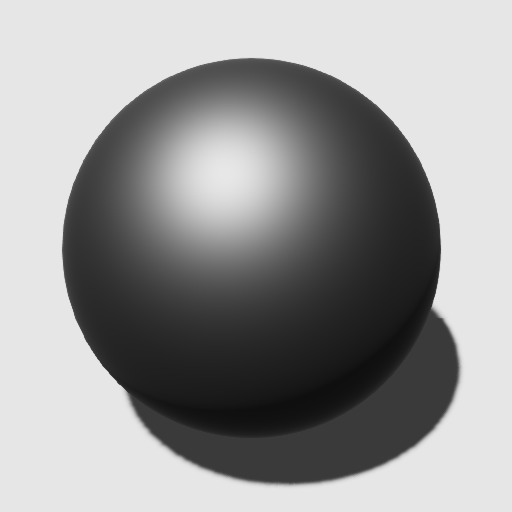

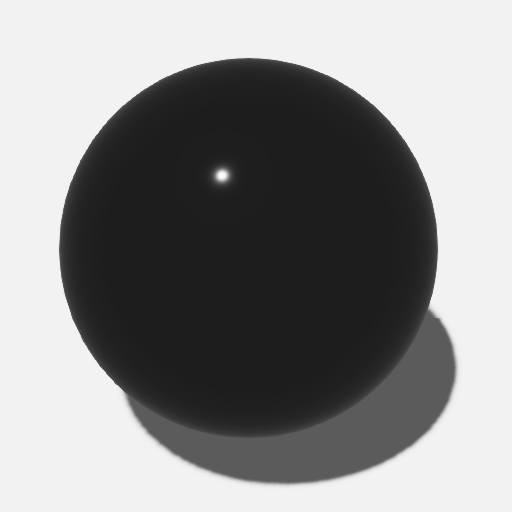

次のスクリーンショットでは、マテリアルの光沢のレベルを変えて表示しています。

Diffuse = #848484, Lambert
Specular Metalness = 1.0, GGX

Gloss = 0.0	0.25	0.5	0.8	1.0

プロパティ	説明
Gloss map	グロスマップ。
Invert	グロス値を反転させます（例: 値が `1.0` の場合、光沢度は最大ではなく 0 になります）。これは、他のゲームエンジンで使用されているように、光沢値を粗さ（roughness）の値に変える効果があります。

ローカルリフレクションを有効にしている場合、ローカルリフレクションのプロパティで指定したしきい値よりも高いグロスマップ値を持つマテリアルにシーンが反映されます。詳細は、ローカルリフレクションを参照してください。
